Инструкция по эксплуатации

Версия 1.4 Обновлено: 25.11.2025

Общие сведения и назначение

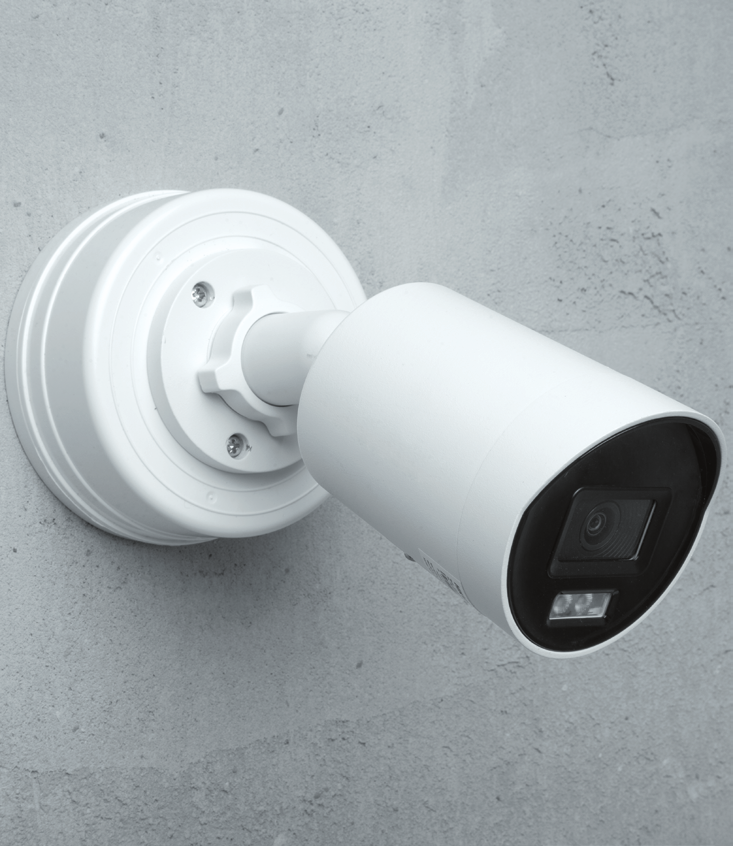

Монтажная система Suprlan LK — предназначена для организации монтажа камер видеонаблюдения с обеспечением:

  • Надёжной фиксации телекамер на различных поверхностях
  • Защиты коммутационных модулей от воздействия окружающей среды
  • Предотвращения несанкционированного доступа к соединениям
  • Обеспечения возможности монтажа в труднодоступных местах

Преимущества системы

  • Уникальный байонетный замок для быстрой установки одной рукой
  • Высокая степень защиты от пыли и влаги (комплектация ШТОРМ)
  • Ударопрочность IK10
  • Срок службы до 15 лет
  • Возможность установки пломбы для защиты от вскрытия

Области применения

  • Системы видеонаблюдения на объектах коммерческой недвижимости
  • Промышленные предприятия
  • Жилые комплексы (в том числе деревянные поверхности)
  • Парковки и открытые территории
  • Объекты с повышенными требованиями безопасности

Комплектация

Базовая комплектация

Компонент Кол-во
Основание монтажной коробки 1 шт.
Крышка с платформой для камеры 1 шт.
Разметочный трафарет 1 шт.
Винты для крепления к поверхности 4 шт.
Винты для крепления камеры 3 шт.
Коннектор RJ-45 с золотым напылением Suprlan 1 шт.
Нейлоновый хомут 1 шт.
Винт-сверло 1 шт.

Дополнительная комплектация (опция)

  • Силиконовые заглушки — для повышенной влагозащиты
  • Пломбы — для защиты от несанкционированного доступа
  • Монтажные кронштейны — для установки на столбы/трубостойки

Технические характеристики

Параметр Значение Примечание
Материал корпуса ABS PC Ударопрочный, диэлектрический
Степень защиты IP-54 Модификация ШТОРМ
Ударопрочность ГОСТ 62262, класс 10 IK10
Температурный диапазон -60°C до +80°C Климатическое исполнение
Грузоподъёмность До 3 кг Вес камеры с оборудованием
Совместимость с камерами Диаметр основания < 115 мм Универсальная платформа
Тип крепления Байонетное соединение Быстрая установка
Цвет Белый / Чёрный 2 варианта
Габариты 110×115×50 мм Компактный форм-фактор
Срок службы До 15 лет При нормальных условиях
Гарантия 3–5 лет С даты производства

⚠️ Требования безопасности

ПРЕДУПРЕЖДЕНИЕ: Несоблюдение правил безопасности может привести к травмам, повреждению оборудования или нарушению его работоспособности.

Электробезопасность

  • Перед началом монтажных работ ОБЯЗАТЕЛЬНО обесточьте кабельные линии
  • Используйте только изолированный инструмент с диэлектрическими ручками
  • Работайте в перчатках с прорезиненным покрытием
  • Проверьте отсутствие напряжения на проводах индикаторной отвёрткой

Работа на высоте

  • Используйте только сертифицированные страховочные системы
  • Работайте с напарником для соблюдения техники безопасности
  • При ветре более 10 м/с работы на высоте ЗАПРЕЩЕНЫ
  • Убедитесь в надёжности опоры и лестницы

Механическая безопасность

  • Используйте защитные очки при сверлении отверстий
  • Проверьте надёжность крепёжных элементов перед установкой
  • Не превышайте максимальную нагрузку 3 кг на монтажную коробку
Дополнительно: Проверьте целостность изоляции кабелей. Не применяйте чрезмерные усилия при закручивании винтов. Избегайте падения коробки с высоты.

Подготовка к монтажу

Шаг 1: Проверка комплектации

  • Основание монтажной коробки
  • Крышка с платформой
  • Разметочный трафарет
  • Комплект винтов
  • Коннектор RJ-45
  • Нейлоновая стяжка
  • Винт-сверло

Шаг 2: Инструменты

Предпочтительный инструмент

  • Электрическая дрель (диаметр сверла 6-8 мм)
  • Шуруповёрт с битами PH2/PZ2 либо крестовая отвёртка
  • Индикаторная отвёртка
  • Монтажная лента либо хомуты (для трубостоек)
  • Рулетка или строительный уровень
  • Стриппер для снятия оболочки с кабеля
  • Обжимной инструмент для RJ-45

Средства защиты

  • Защитные очки
  • Перчатки с прорезиненным покрытием
  • Страховочная система (при работе на высоте)

Шаг 3: Подготовка поверхности

Для плоских поверхностей (кирпич, бетон)

  1. Очистите поверхность от грязи, пыли, старой краски
  2. Проверьте ровность поверхности с помощью уровня
  3. Разметьте отверстия с помощью трафарета
  4. Проверьте наличие коммуникаций в месте сверления

Для цилиндрических поверхностей (столбы, трубы)

  1. Измерьте диаметр опоры (для подбора хомутов/ленты)
  2. Обеспечьте доступ к месту монтажа
  3. Подготовьте хомуты (если требуется)

Процесс монтажа

Примечание: Инструкция предполагает, что кабельные линии уже проложены в точки установки телекамер.

Этап 1: Подготовительные работы

1

Обесточьте кабельные линии

  • Отключите питание на распределительном щитке
  • Убедитесь в отсутствии напряжения тестером
2

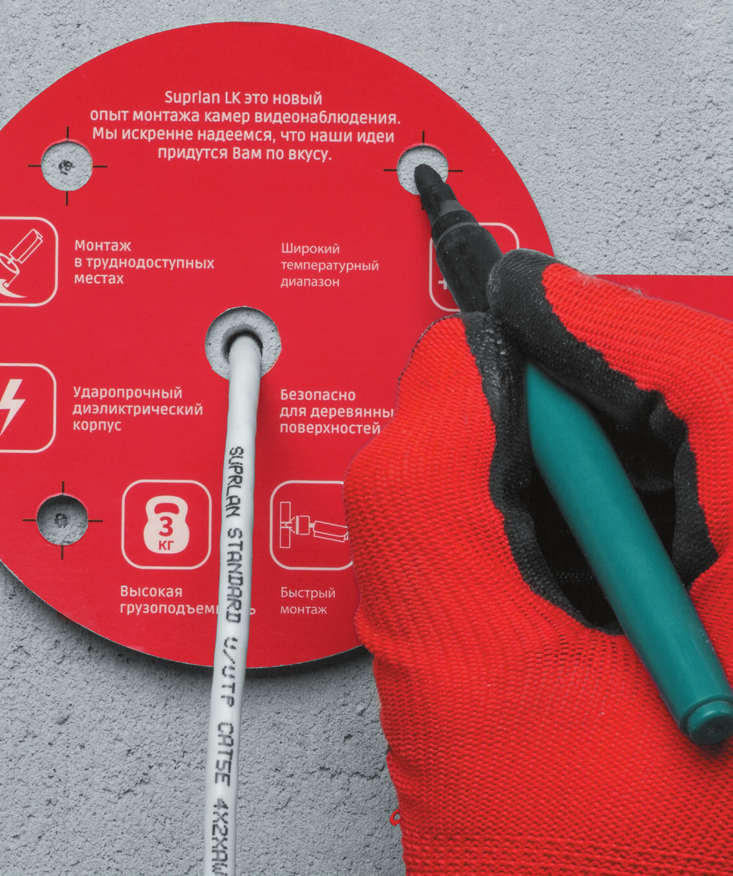

Подготовьте монтажную поверхность

  • Очистите и выровняйте поверхность
  • Приложите разметочный трафарет
  • Отметьте центры отверстий карандашом или маркером

Этап 2: Монтаж основания

3

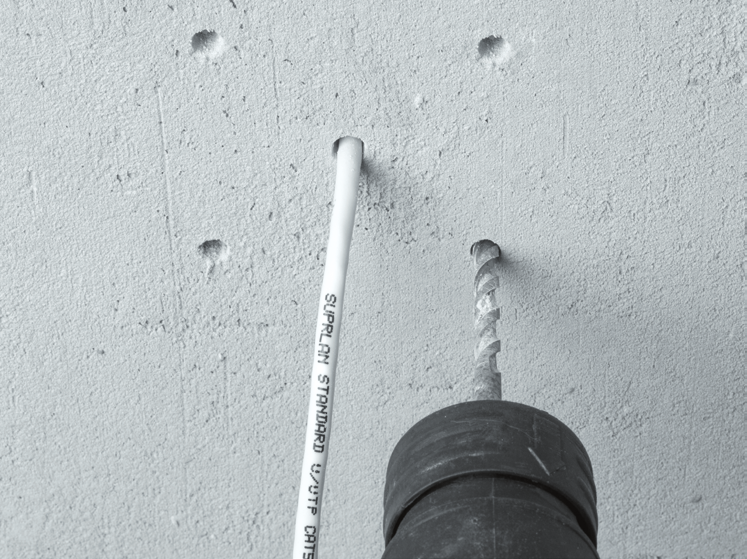

Сверление отверстий

  • Используйте сверло диаметром 6-8 мм
  • Глубина отверстий: 40-50 мм для кирпича/бетона
  • Для металла используйте сверло по металлу
4

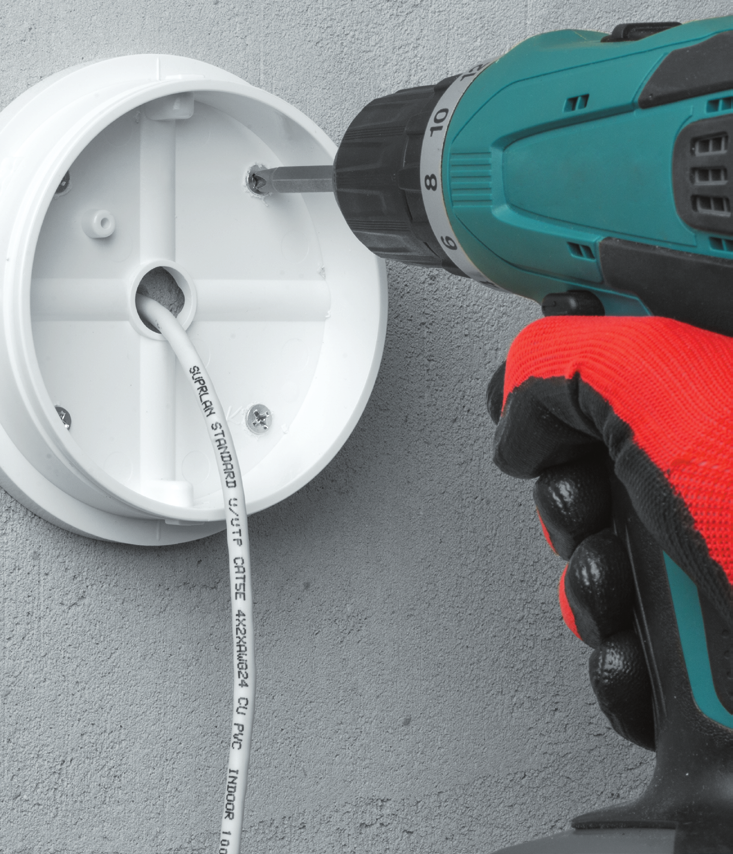

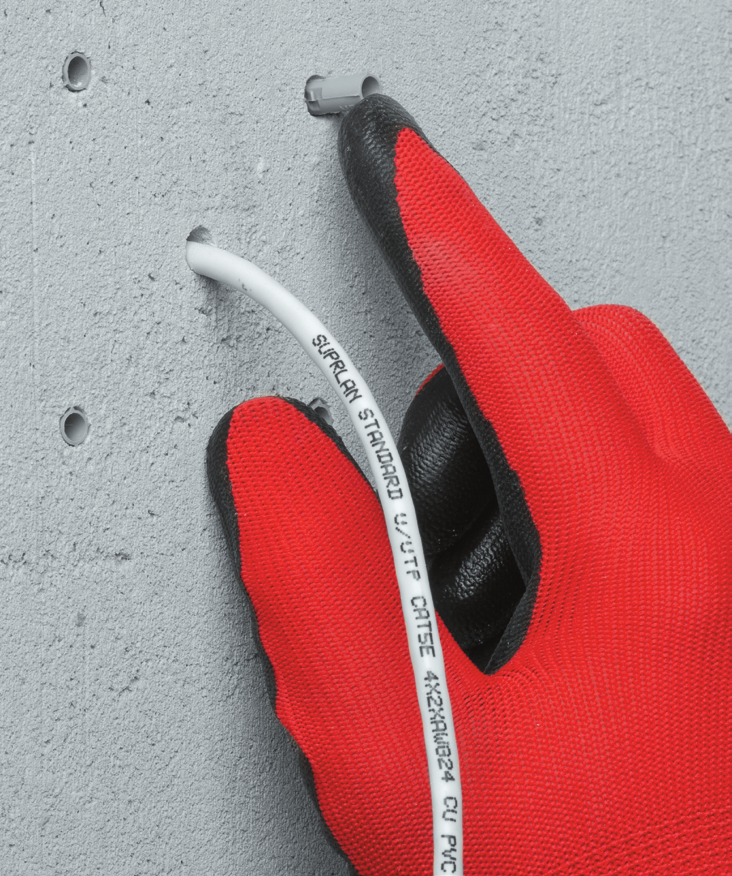

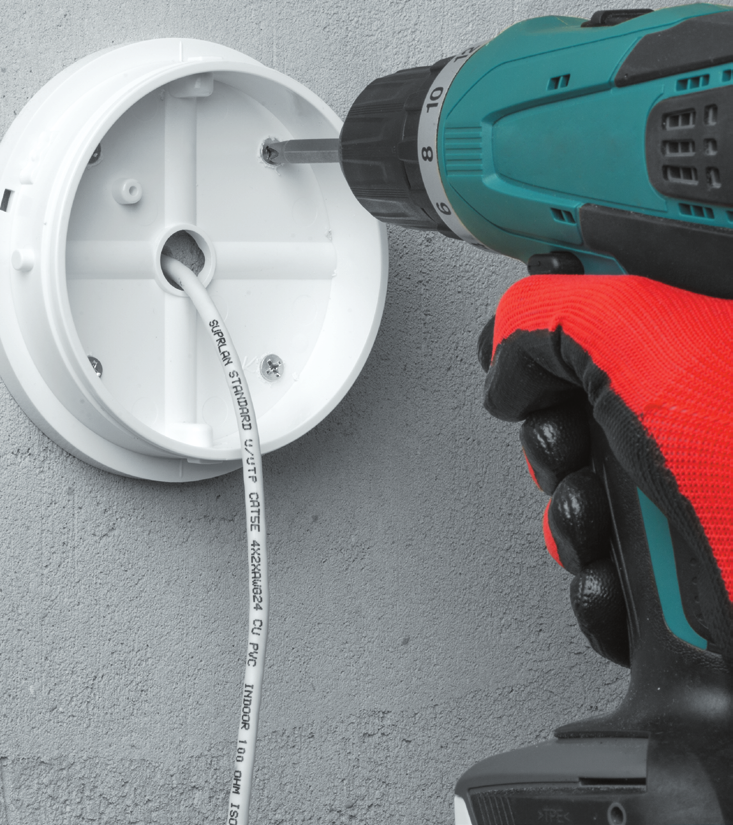

Установка крепёжных элементов

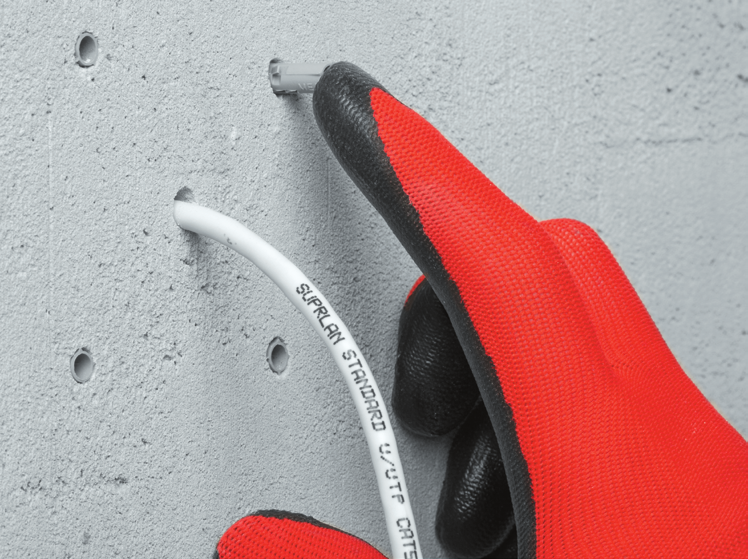

  • Очистите отверстия от пыли
  • Установите дюбели для конкретного типа поверхности
  • Предварительно наживите саморезы из внутренней полости основания

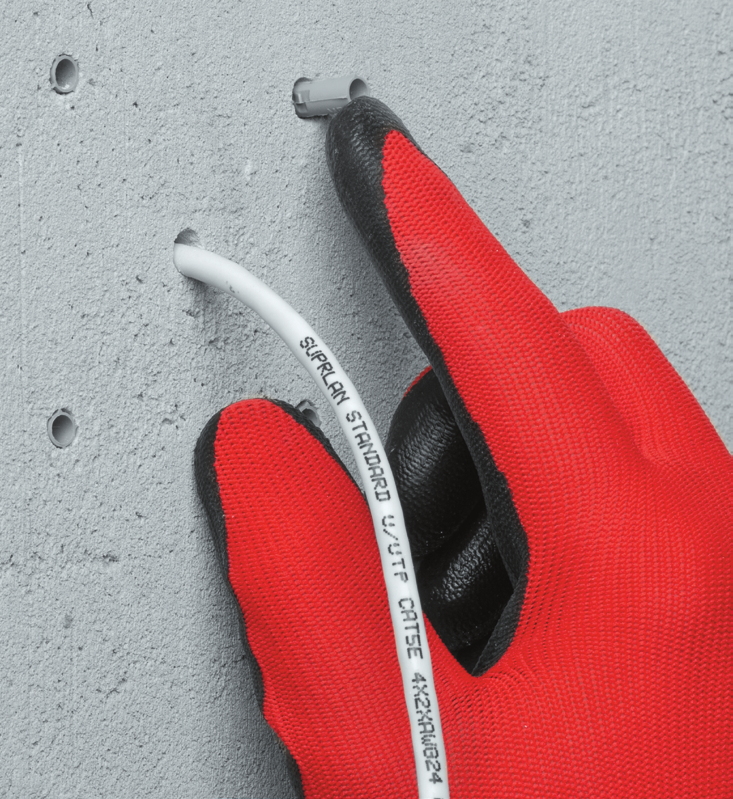

  • Проденьте кабели через центральное отверстие основания
  • Сопоставьте основание с размеченными посадочными местами
  • Закрутите винты для крепления основания

Этап 3: Подготовка камеры и крышки

5

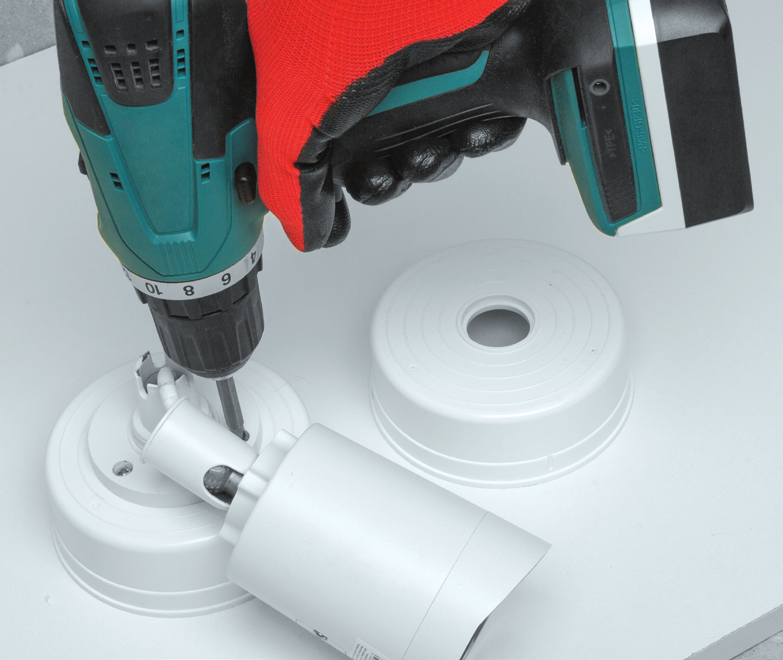

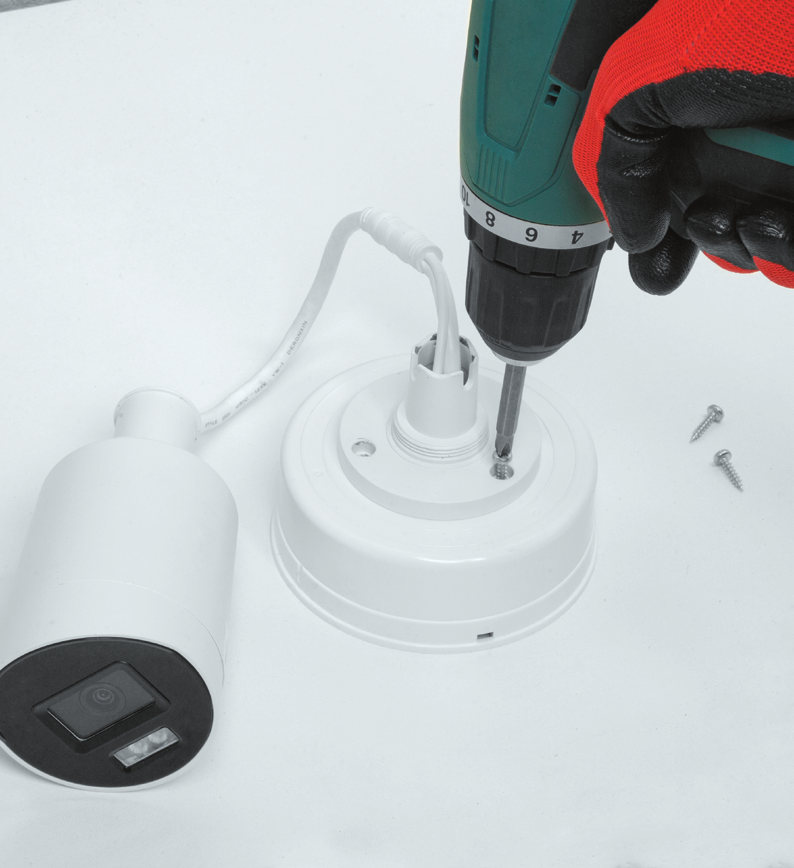

Монтаж камеры на крышку

  • Установите камеру на платформу крышки
  • Проденьте хвостовик через центральное отверстие
  • Закрепите 3 винтами (не перетягивайте!)
6

Подготовка кабельных соединений

  • Установите коннектор RJ-45 с золотым напылением на кабель
  • Оставьте запас кабеля длиной 15-20 см внутри коробки

Этап 4: Финальная сборка

7

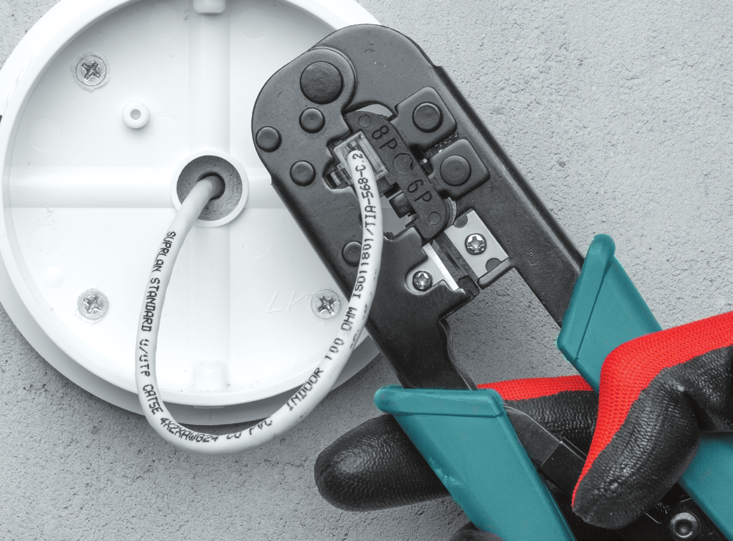

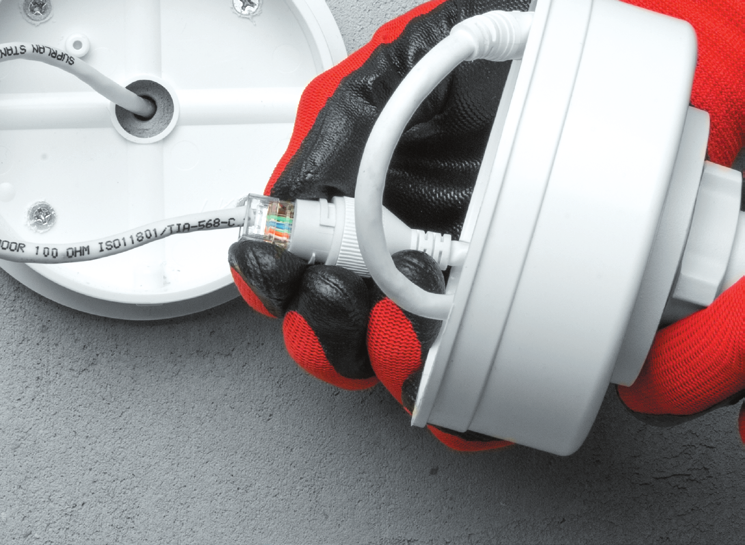

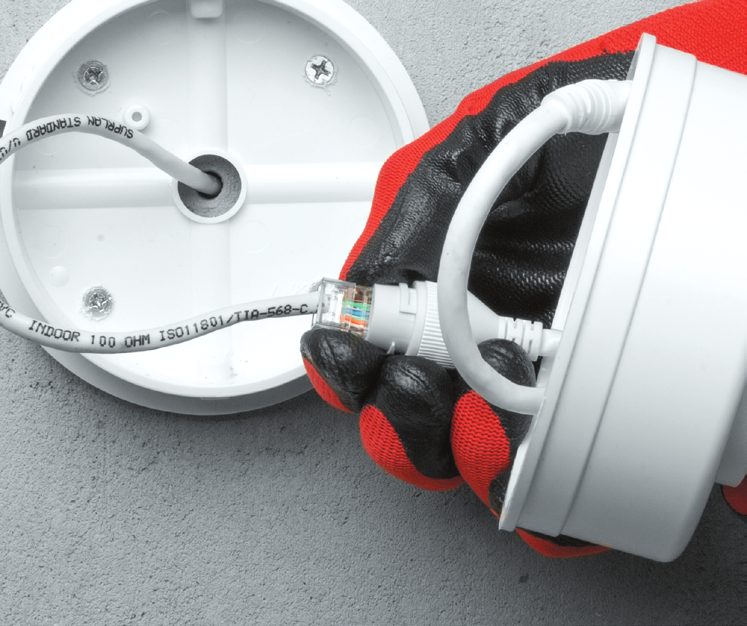

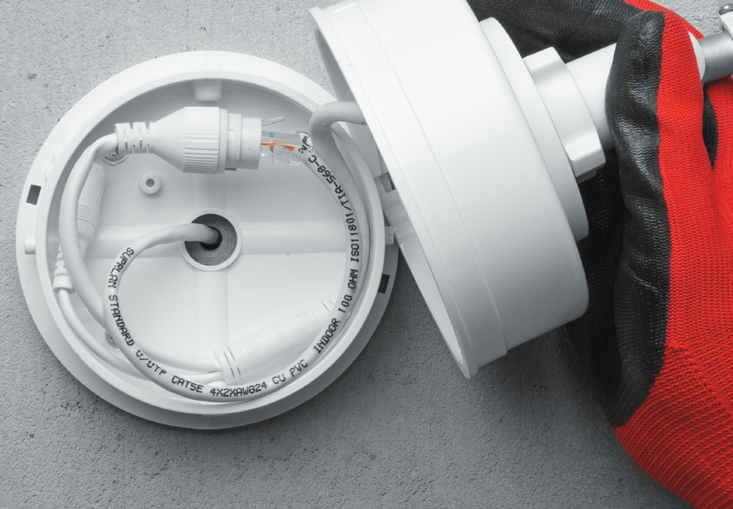

Размещение кабелей внутри коробки

  • Оставьте кабель 15-20 см для обслуживания и обожмите его
  • Для модификации «STORM»: прокладки ставятся перед обжимом
  • Правильно уложите кабель — без заломов и изгибов
8

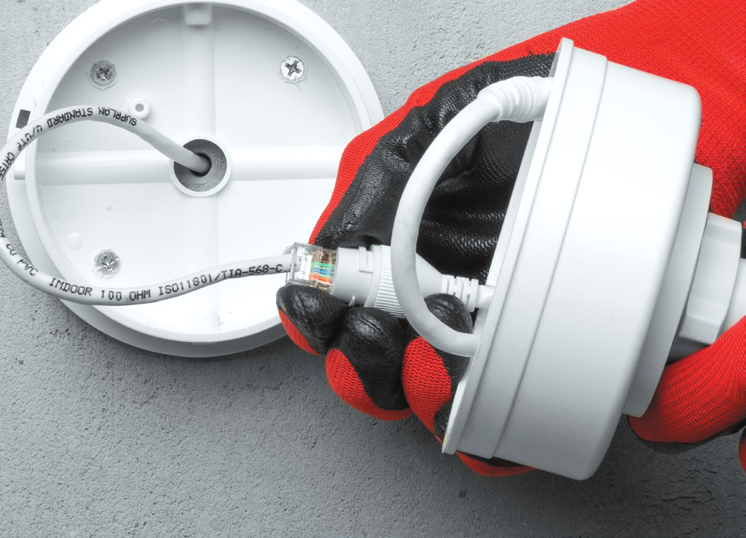

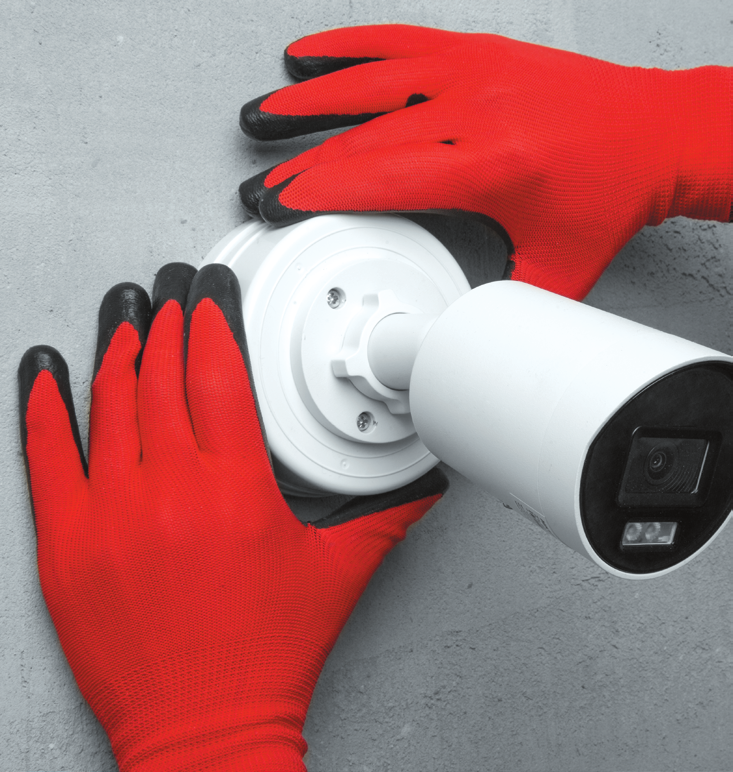

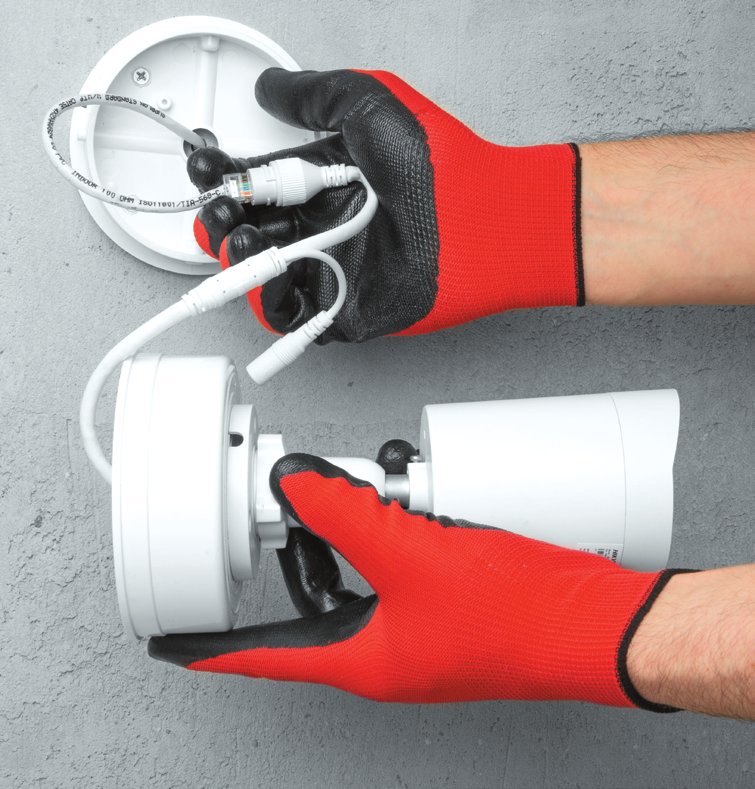

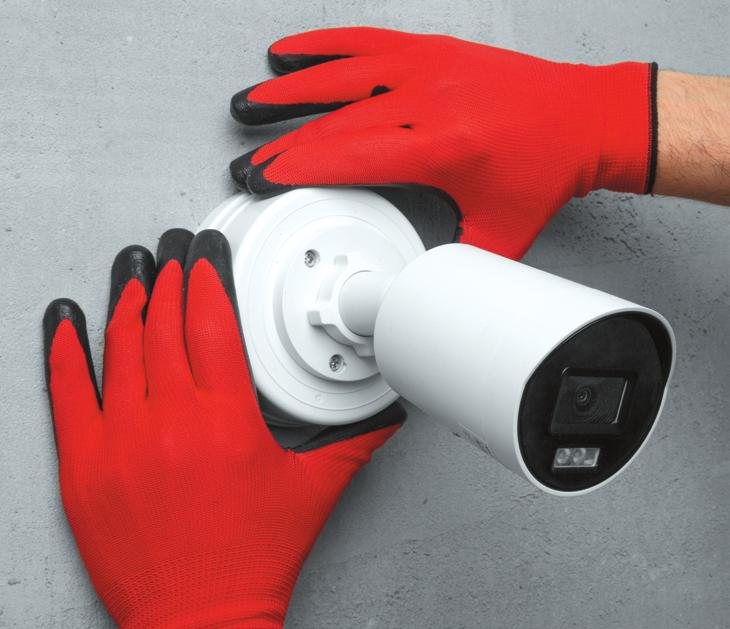

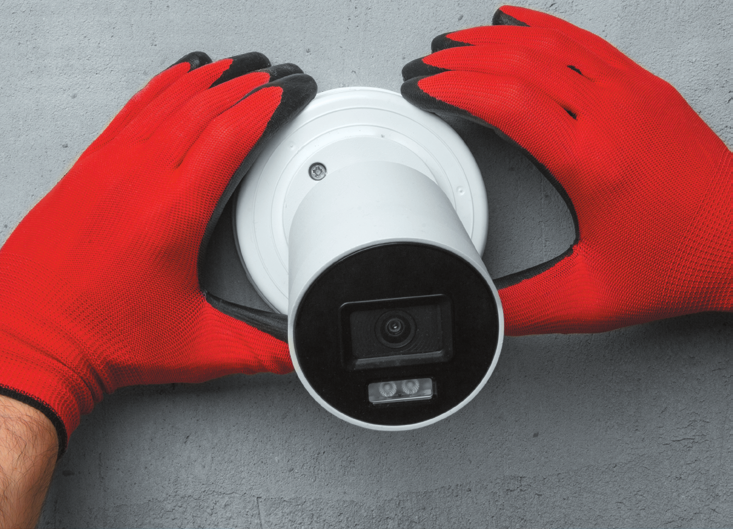

Установка крышки с камерой

  • Подключите все необходимые кабели к камере
  • Аккуратно совместите байонетные фиксаторы
  • Нажмите на крышку и проверните на 30° по часовой стрелке
  • Убедитесь в фиксации – должен быть слышен характерный щелчок
  • Установите саморез для предотвращения вскрытия (опционально)
ВАЖНО: Не забывайте держаться за лестницу при работе на высоте!
9

Установка пломбы (опционально)

Установите номерную пломбу в сквозное отверстие внутри стенки основания и крышки. Отверстие открывается только в случае полной фиксации крышки.

Особенности монтажа на разных поверхностях

Кирпич / Бетон

  • Просверлите отверстия
  • Вставьте в отверстия дюбели

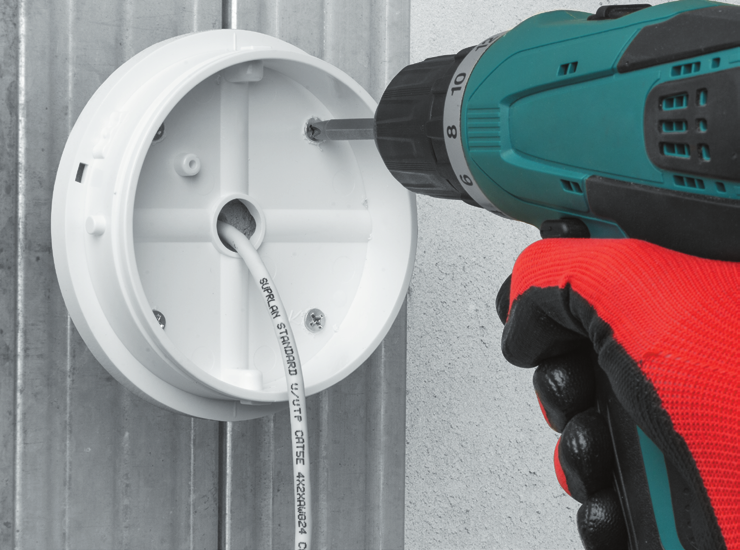

Металлические конструкции

  • Прикрутите основание самонарезающими винтами

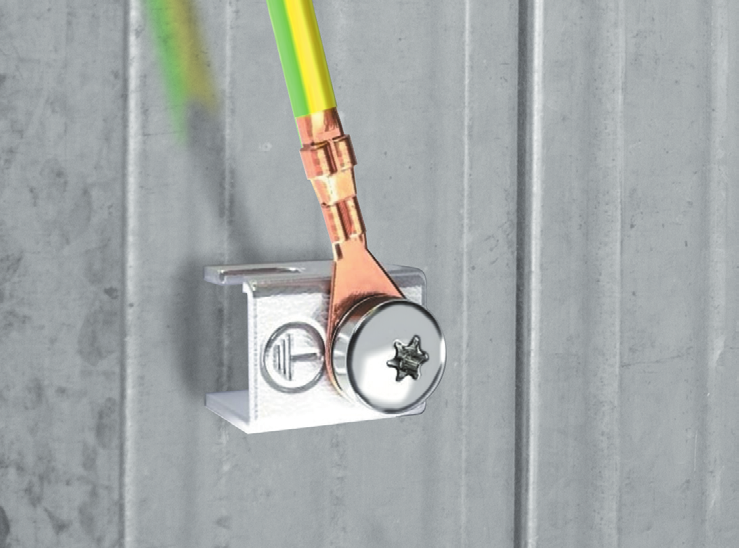

  • Заземление металлических частей

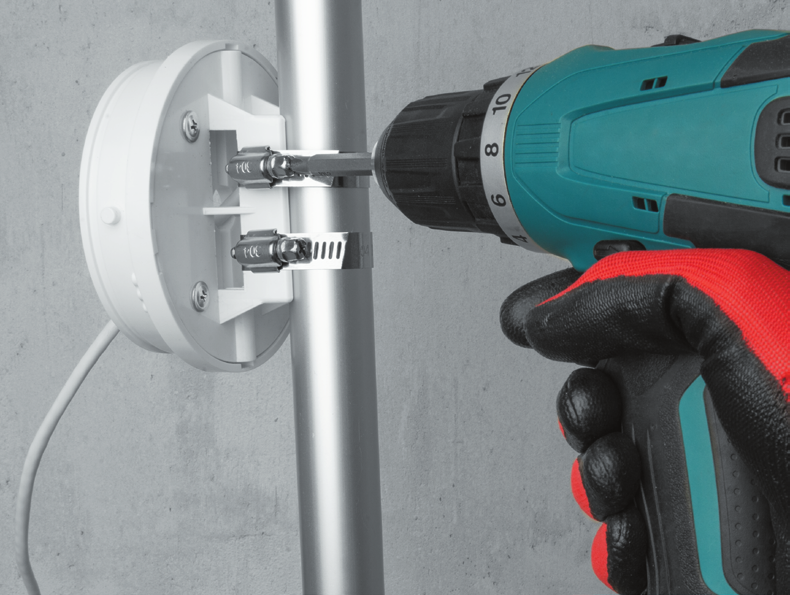

Трубостойки / Столбы

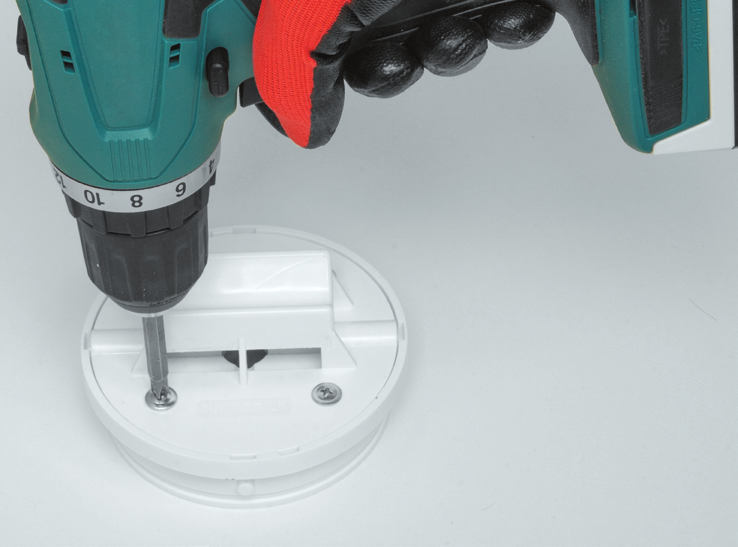

  • Прикрутите крепёжный элемент к основанию коробки
  • Прикрутите основание к трубе при помощи обхватных хомутов

Обслуживание

Важно: Камеры выходят из строя значительно быстрее монтажной системы. Систематическое обслуживание позволит заранее выявить возможные проблемы.

Периодичность обслуживания

Операция Периодичность Примечания
Визуальный осмотр Раз в 6 месяцев Проверка целостности корпуса
Проверка крепления Раз в 6 месяцев Подтяжка винтов при необходимости
Очистка от грязи По мере загрязнения Только мягкие средства
Проверка уплотнителей Раз в 6 месяцев При наличии влагозащиты
Проверка пломб При обслуживании Читаемость пломбы

Визуальный осмотр

Проведите визуальный осмотр на наличие повреждений и коррозии. Проверьте:

  • Целостность корпуса (на предмет вандализма)
  • Состояние крепёжных винтов (коррозия, ослабление)
  • Целостность уплотнительных элементов
  • Наличие паутины, соли, оплавления проводов

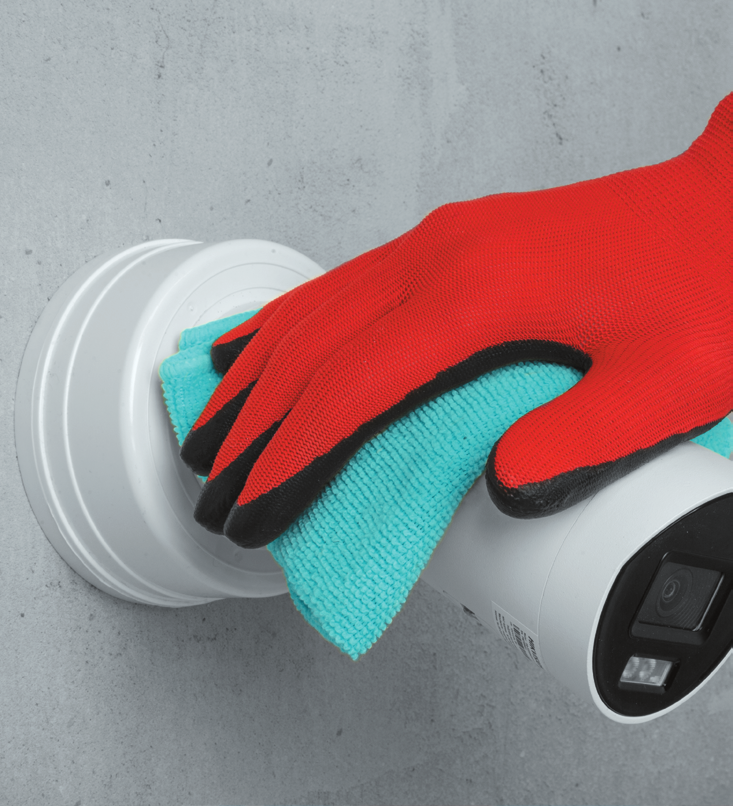

Чистка корпуса

  • Используйте только мягкую ткань и слабый мыльный раствор
  • После чистки протрите сухой тканью
  • Не используйте высокое давление воды
ЗАПРЕЩЕНО: Применять растворители, ацетон, абразивные материалы. Монтажная система имеет высокий уровень химической стойкости, но это не касается винтов и корпуса телекамеры.

Возможные неисправности и их устранение

ВАЖНО: Перед устранением неисправностей обесточьте систему!
Неисправность Причина Устранение
Коррозия винтов Влажная среда Замена на нержавеющие винты
Трещина в корпусе Механическое повреждение Полная замена коробки/крышки
Затруднённое вращение крышки Попадание грязи Чистка механизма, смазка силиконовой смазкой
Повреждение уплотнителя Климат, мех. повреждения Чистка, силиконовая смазка, замена

Процедура замены компонентов

Замена крышки

  1. Обесточьте камеру и поверните крышку против часовой стрелки
  2. Отсоедините все провода
  3. Открутите камеру от старой крышки
  4. Прикрутите камеру к новой крышке
  5. Соедините все провода
  6. Зафиксируйте новую крышку на основании

Замена уплотнителей

  1. Снимите крышку
  2. Аккуратно удалите старый уплотнитель
  3. Очистите канавку от загрязнений
  4. Установите новый уплотнитель
  5. Проверьте герметичность

Утилизация

Материал корпуса: ABS PC — подлежит вторичной переработке как пластик марки 7.

Порядок утилизации

  1. Демонтаж — отключите питание, снимите камеру
  2. Разделение — отделите пластиковые части от металлических
  3. Сортировка — пластик → контейнер для пластика, металл → металлолом
  4. Сдача — в пункты приёма вторсырья
ЗАПРЕЩЕНО: Сжигать пластиковые компоненты.

Гарантийные обязательства

Параметр Значение
Стандартная гарантия 3 года с даты производства
Расширенная гарантия до 5 лет с даты производства
Срок службы до 15 лет при соблюдении условий

Гарантия включает

  • Замену изделий с заводскими дефектами
  • Бесплатную консультационную поддержку
  • Предоставление технической документации

Гарантия не распространяется

  • Механические повреждения в результате неправильного монтажа
  • Повреждения от воздействия агрессивных сред
  • Естественный износ при эксплуатации более 15 лет
  • Повреждения при нарушении правил техники безопасности
  • Вандализм

Контактная информация

Горячая линия +7 (800) 500-76-80
Email info@supr.ru
Сайт www.supr.ru
Режим работы Пн-Пт 9:00-18:00

Приложения

Приложение А: Чек-лист монтажа

  • Проверка комплектации
  • Подготовка поверхности
  • Разметка отверстий
  • Сверление и установка крепежа
  • Монтаж основания
  • Установка камеры на крышку
  • Подключение кабелей
  • Фиксация крышки (байонет)
  • Проверка работоспособности
  • Оформление документации
